Гидроманипулятор для леса ВЕЛМАШ 10-86
Технические характеристики
| Грузовой момент | 100 кНм |

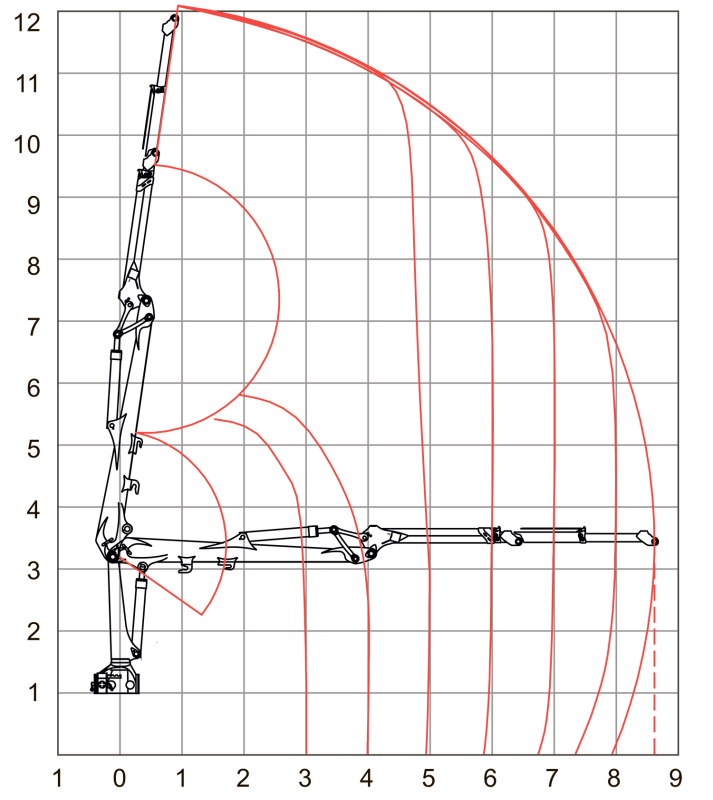

| Максимальный вылет стрелы | 8.6 м |

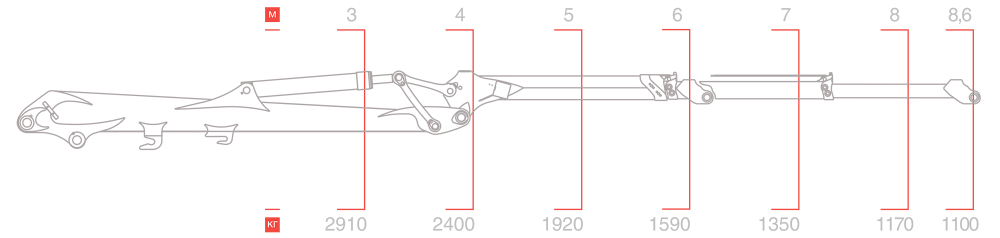

| Грузоподъемность на мин. вылете | 2910 кг. |
| Грузоподъемность на макс. вылете | 1100 кг. |
| Угол поворота колонны | 425 ° |
| Масса манипулятора (без захвата с ротатором) | 1900 кг |
| Угол поворота вала ротатора | Бесконечно |
- Использование цепного привода позволяет увеличить усилия выдвижения и втягивания удлинителей без потери скорости, а также приводит к одновременному выдвижению двух секций, обеспечивающему равномерное распределение нагрузки на удлинители по сравнению с конструкцией с двумя гидроцилиндрами.
- Меньший реальный вес в сравнении с аналогами.
- Минимальное количество гидравлических соединений значительно снижает риск поломки.
- Все крепежные детали разъемных соединений защищены от самоотвинчивания.
- Специально подобранные фитинги обеспечивают передачу давления с наименьшими потерями и уменьшают нагрев масла.
- Климатическое исполнение для работы в интервале температур окружающего воздуха от минус 40°С до плюс 40°С и относительной влажности 100% при температуре плюс 25°С.
Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.
Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.
Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.
Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.
Цепной привод удлинителя с компенсацией растяжения цепи исключает люфты и холостой ход штока цилиндра. Цепь регулируется в передней части второго удлинителя.
Шариковые подшипники увеличивают срок службы конструкции.
Светодиодные фары обеспечивают яркий свет и более долгий в сравнении с галогеновыми срок эксплуатации. Их расположение позволяет направлять световой поток точно на рабочий орган.
Все РВД для ротатора и захвата, которые находятся внутри конструкции, имеют повышенную эластичность, что увеличивает срок их службы. Используются РВД Semperit с износостойким внешним покрытием.
Основное отличие конструкции удлинителей нового манипулятора ВЕЛМАШ 10-86 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой.
Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.
